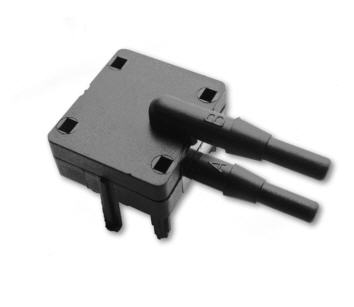

ARES差壓壓力傳感器

產品來源：專業傳感器供應商——北京賽斯維測控技術公司

產品說明：

ARES差壓壓力傳感器:Ares系列是一種小型化，低成本的壓力傳感器，它可以測量低至0-5" H2O , 0-10" H2O ,0-15" H2O及0-1Psi的壓力。微小的壓力加上小巧的結構使其成為供暖、通風和空調、醫療設備及流量監測等的理想產品。
    GA100系列產品具有0.5V～4.5 V輸出信號，4V輸出量程。GA200系列產品具有0.25V～4.00 V輸出信號，3.75V輸出量程。Ares系列產品采用塑料外殼封裝而備受用戶歡迎。其外殼不需要增加額外硬件便可以直接與印制電路板固定連接外殼上帶自鎖功能的引線往可以確保與印制電路板接觸良好，壓力接口采用3/16" 倒鉤接嘴，可方便地與1/8"或3/16" 內徑軟管相連接，引壓接嘴與印制電路板安裝方向成90度，故可在其上方安裝其他電路板。
    該產品在硅壓阻式傳感器的基礎上，采用了獨特的ASIC數字補償功能模塊電路設計，使其可以在對傳感器進行誤差修正及信號放大的同時，仍然提供模擬量輸出信號�；�于微處理器工作模式，除了可以進行高精度的誤差修正外，仍然可以像模擬電路一樣提供大于1kHz典型帶寬的壓力響應。因此，該傳感器除了具有成本低、精度高等優異特點外，仍然保留了硅壓阻式傳感器響應速度快，輸出信號平穩等諸多優良性能混合了CMOS技術的ASIC電路采用動開關電容結構，可以有效地對硅壓阻式傳感器的各種誤差進行修正補償。ASIC結構設計減少了標定時對外圍設備的要求，在允許印制電路板整體尺寸較小的同時，保留了傳感器良好的性能特性。
    由于尺寸小巧， 且采用了倒鉤接嘴及回流焊接技術， 使得Ares系列壓力傳感器在較多的應用領域得到了廣泛的應用。

所屬品牌： MEAS
輸出： 0.5～4.5V
量程： 0-5”,10”,15” H2O,1 psi
封裝：板裝式
工作溫度范圍：-25℃~80℃（補償溫度
精確度：0.25%~0.75%
供電電源：5V
特點：體積小，1KHz帶寬響應，內置ASIC放大電路輸出，雙向靜壓
類型：差壓
電氣連接：PC板封裝
典型應用： 氣體流量，HVAC，醫療器械（麻醉機），環境控制，便攜式監護儀，OEM客戶批量應用
