測角儀是測量角度或允許物體沿特定方向旋轉的設備。它是一種類似于量角器的角度測量儀器，但更專門用于測量身體關節的角度、晶體結構的面以及評估各種運動和相互作用。本文將探討測角儀的類型和工業應用。

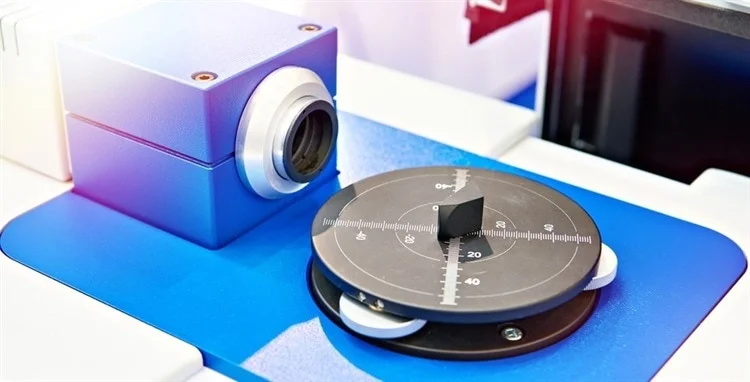

圖片來源：Sergey Ryzhov/Shutterstock.com

什么是測角儀？

測角儀是可以測量角度或?qū)⑽锲费毓潭�點移動到該角度的設備。許多行業依賴測角儀來實現各種目的。可以使用測角儀測量物體的大小和運動范圍。

測角儀的工作原理

現在市場上有幾種類型的測角儀，根據應用的不同，每種測角儀都有自己的工作原理。

典型的測角儀包括兩個肢體，通常由塑料或木頭制成，它們通過接頭連接，通常連接到相同材料的圓形片上，并標有不同的角度測量值。

當一個肢體靠近或遠離圓形片上的另一肢體時顯示測量值。根據用途，測角儀可以由多種材料制成，并具有多種尺寸。

測角儀的類型

有不同類型的測角儀可用于不同的應用。它們的工作原理取決于它們的設計應用。

通用測角儀

有兩種類型的通用測角儀，稱為短臂和長臂。短臂測角儀用于手腕、肘部或腳踝等較小的關節，而長臂測角儀用于膝關節和髖關節等長桿關節。

雙軸電子測角儀

電子測角儀以電子方式測量關節運動范圍或角位移。電子測角儀在兩個端塊之間有一個或兩個電位計或應變計。

電位器的電壓輸出隨關節的運動角度而變化。通過將電纜連接到緊湊型數據記錄器，電子測角儀便于攜帶，可在工作場所或其他區域收集數據。這些數據記錄器可以存儲一天的數據。電子測角儀比加速度計和陀螺儀更靈活、更輕。

傾角儀

重力測角儀或傾角儀具有一個帶有垂直加重指針的臂。它是一種測量傾斜角度或結構變形大小的傳感器。百分比和重力度都用于表示彎曲。

在挖隧道、開挖或排水時，傾角傳感器用于測量斜坡的坡度。

基于軟件的測角儀

智能手機作為數字測角儀具有多種優勢，包括可用性、測量的便利性、基于應用程序的測量跟蹤和單手使用。這些應用程序使用手機中的加速度計來確定關節角度。

關節測角儀

關節測角儀用于測量頸椎旋轉、前后屈曲和側屈。

應用

醫學專家使用測角儀來比較治療前后患者肢體的活動范圍，以了解治療是否有助于患者的病情。

在繪畫中，測角器用于繪制一條直線或一個完整的圓。此外，測角儀測量晶體結構中每個面的角度，這有助于更好地了解晶體的原子結構。下面討論測角儀的工業應用。

晶體學

測角儀在晶體學中用于測量晶面之間的角度，在 X 射線衍射中旋轉樣品，并用于研究不同晶體的原子結構。

醫療行業

醫療專業人員使用測角儀來測量關節的運動范圍。測角儀用于確定肌肉、肌腱或關節功能障礙的存在，制定診斷，創建治療目標，評估進展或缺乏進展，并根據進展修改治療。

智能手機行業

基于智能手機應用程序的測角儀 (SG) 正在取代通用測角儀 (UG) 來測量關節運動范圍。無論檢查者的能力水平如何，SG 在測量膝關節屈曲和膝關節誤差方面都非常準確，因此使其成為臨床實踐中分析膝關節運動范圍的工具。

材料工程

便攜式基于 PC 的超聲波測角儀用于使用超聲波研究材料的特性。研究人員發表了一篇文章 IOP Conference，其中介紹了一種新穎的特定軟件包，可以管理掃描儀的操作、顯示數據和評估材料特性。

光學測角儀也用于材料的光學表征。測角光學散射儀 GOSI 可用于使用紫外和可見激光光源分析低散射表面，包括光滑的光學鏡和硅晶片。

未來展望

隨著時間的推移，測角儀的種類、工作原理和應用都取得了巨大的進步。每個應用都要求測角儀的功能非常準確。

近期，智能手機應用程序開發人員已經構建了提供測角儀功能的移動應用程序。這些應用程序（例如 Knee Goniometer 和 Goniometer Pro）使用手機中的加速度計來計算關節角度。

近期的一項研究證明這些應用程序及其設備是值得信賴和有效的儀器，其精度與通用測角儀一樣高。需要研究測角儀工作原理的進步，以使測角儀更可靠地用于醫療和其他行業。
